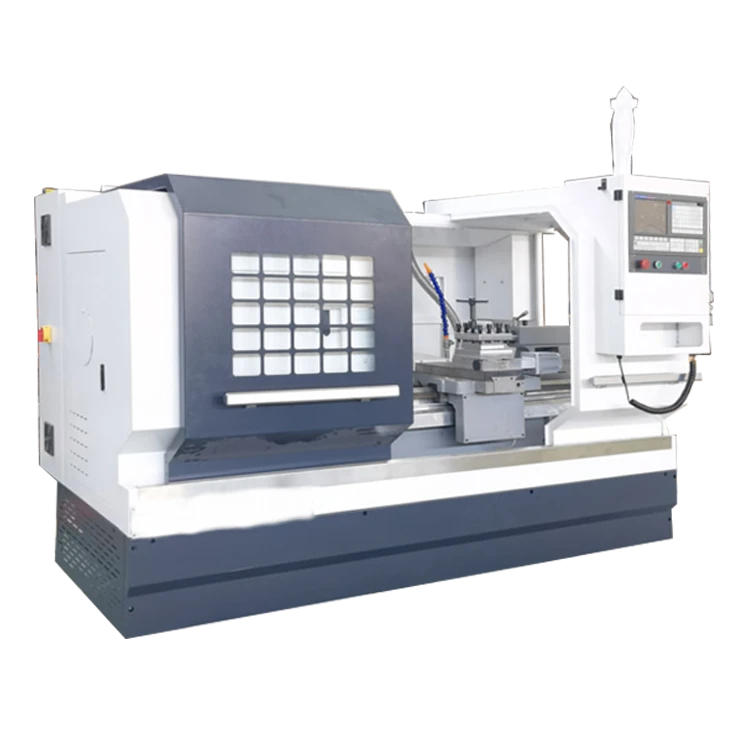

إذا كنت في حاجة إلى مخرطة CNC الأفقية ck 6140 للمساعدة في عملك، فيرجى الاطمئنان إلى البيع بالجملة معنا. نحن واحدة من أبرز الشركات المصنعة والموردين في الصين مع تاريخ يزيد عن 20 عامًا. والخدمة المخصصة متاحة أيضًا.

مزايا المخرطة المسطحة CNC-.
دقة عالية
المرونة وقابلية البرمجة
درجة عالية من الأتمتة
براعة

المعلمات الرئيسية

الحد الأقصى لقطر أرجوحة السرير: 400 مم
الحد الأقصى لقطر أرجوحة الشريحة: 240 مم
الحد الأقصى لطول قطعة العمل بين المراكز: 750 مم
قطر تجويف المغزل: 65 ملم
نطاق سرعة المغزل: 100-2000 دورة في الدقيقة
قوة محرك المغزل: 5.5 كيلو واط

انتقال المحور X/Z-: 220/650 مم
المحور X/Z-الاجتياز السريع: 6000/8000 مم/دقيقة
نطاق سرعة تغذية المحور X/Z-: 1-2000 مم/دقيقة
قطر ريشة الذيل: 60 ملم
ضربة ريشة الذيل: 120 ملم
أبعاد الماكينة: 2400*1500*1750 مم
وزن الآلة: 2300 كجم

التطبيقات

يتم استخدام مخرطتنا CNC الأفقية CK 6140 على نطاق واسع في مختلف المجالات الصناعية، وقد أصبحت قطعة لا غنى عنها من المعدات في التصنيع الحديث.

- تصنيع قطع غيار السيارات:يتم استخدام مخرطة CNC الأفقية CK 6140 على نطاق واسع في صناعة السيارات لتصنيع المكونات مثل المحركات، وناقل الحركة، والعجلات.
- الفضاء الجوي:تتمتع مخرطة CNC الأفقية CK 6140 بتطبيقات مهمة في صناعة الطيران، وتصنيع أجزاء محركات الطائرات ومعدات الفضاء الجوي.
- تصنيع القوالب:يمكن استخدام مخرطة CNC الأفقية CK 6140 في صناعة القوالب لتصنيع القوالب البلاستيكية وقوالب الصب-.
- الآلات العامة:يمكن أيضًا استخدام مخرطة CNC الأفقية CK 6140 في تطبيقات المعالجة العامة، مثل محامل المعالجة، والسنون، والأجزاء الشائعة الأخرى.

مقدمة المنتج

لإنتاج مخصص أو تغييرات التكوين، يرجى الاتصال بنا.

تشاك

توفر مخرطة CNC الأفقية CK 6140 الاختيار بين ظرف مركزي يدوي ثلاثي-فكي ذاتي-أو ظرف هيدروليكي، وفقًا لمتطلبات الماكينة.

برج أداة CNC

يوفر برج أدوات CNC العمودي- ذو الأربع محطات دقة عالية في تحديد المواقع، وثباتًا وموثوقية، ومجموعة واسعة من التطبيقات، وبنية بسيطة، وسهولة الصيانة.

سرير الآلة

ويتميز بهيكل مسطح وقولبة رمل من الراتنج وحديد زهر عالي الجودة. يتم تقوية الحزوز الدليلية، وأرضيتها، ومغطاة بالبلاستيك لضمان مقاومة ممتازة للتآكل والحفاظ على الدقة.

تايلستوك

تم تصميم غراب الذيل لآلة المخرطة CNC الأفقية CK 6140 مع الأخذ في الاعتبار الصلابة وسعة التحمل- وسهولة الاستخدام-. طريقة التثبيت يدوية.

تحول الحركة

تستخدم مخرطة CNC الأفقية CK6140 نظام دفع متغير التردد للتحكم في محرك متغير السرعة، مما يحقق تنظيم السرعة بدون خطوات من 100-2000 دورة في الدقيقة (للأمام والخلف). تبلغ قوة المحرك المغزلي 5.5 واط. لقد تم تحسين نظام القيادة الرئيسي هذا بدقة، مما يوفر دقة نقل عالية، وخصائص ممتازة لعزم دوران الطاقة، وسرعة عالية، وتشغيل سلس، وهيكل مدمج.

حركة التغذية

يتم تشغيل كل من حركات التغذية الجانبية (المحور X-) والطولية (المحور Z-) بواسطة محركات مؤازرة، باستخدام براغي كروية دقيقة للاجتياز والتغذية السريعة. تستخدم مخرطة CNC الأفقية CK6140 براغي كروية دقيقة عالية الجودة. تم تجهيز القضبان المنزلقة بشرائط بلاستيكية مضادة للانزلاق، مما يضمن دقة تحديد المواقع وقابلية التكرار بشكل ممتاز.

التشحيم المركزي

تستخدم مخرطة CNC الأفقية CK6140 نظام تشحيم مركزي لتزييت قضبان التوجيه، والبراغي الكروية، والمحامل. تتميز مضخة التشحيم بعرض حالة التشغيل ومراقبة الضغط الهيدروليكي. يمكن تعديل دورة التزييت في أي وقت.
