ما الذي يسبب عدم استقرار الأبعاد في آلات الطحن CNC؟

الاتصال غير المحكم بين المحرك المؤازر والمسمار الرئيسي: يؤدي هذا إلى عدم تزامن المسمار اللولبي والمحرك لآلة الطحن CNC، مما يؤدي إلى أخطاء في الأبعاد. يتجلى هذا عادةً في تغيير بُعد المعالجة في اتجاه واحد فقط. يمكن أن يؤدي تشديد براغي التوصيل إلى حل هذه المشكلة.

خلوص كبير أو تآكل في مجموعة صامولة اللولب الكروي: يؤدي ذلك إلى زيادة مقاومة الحركة لطاولة آلة الطحن، مما يجعل من المستحيل تنفيذ أوامر الحركة بدقة. يتجلى هذا عادةً في شكل اختلافات غير منتظمة في أبعاد الأجزاء ضمن بضعة ميكرومترات. يمكن أن يؤدي ضبط الخلوص أو استبدال مجموعة صامولة الرصاص إلى حل هذه المشكلة.

المحمل الثابت للكرة اللولبية البالية أو المعدلة بشكل غير صحيح: يؤدي ذلك إلى مقاومة مفرطة للحركة، وعادةً ما تظهر على شكل اختلافات غير منتظمة في الأبعاد ضمن بضع عشرات من الميكرومترات. يجب استبدال المحمل البالي وتعديله بعناية.

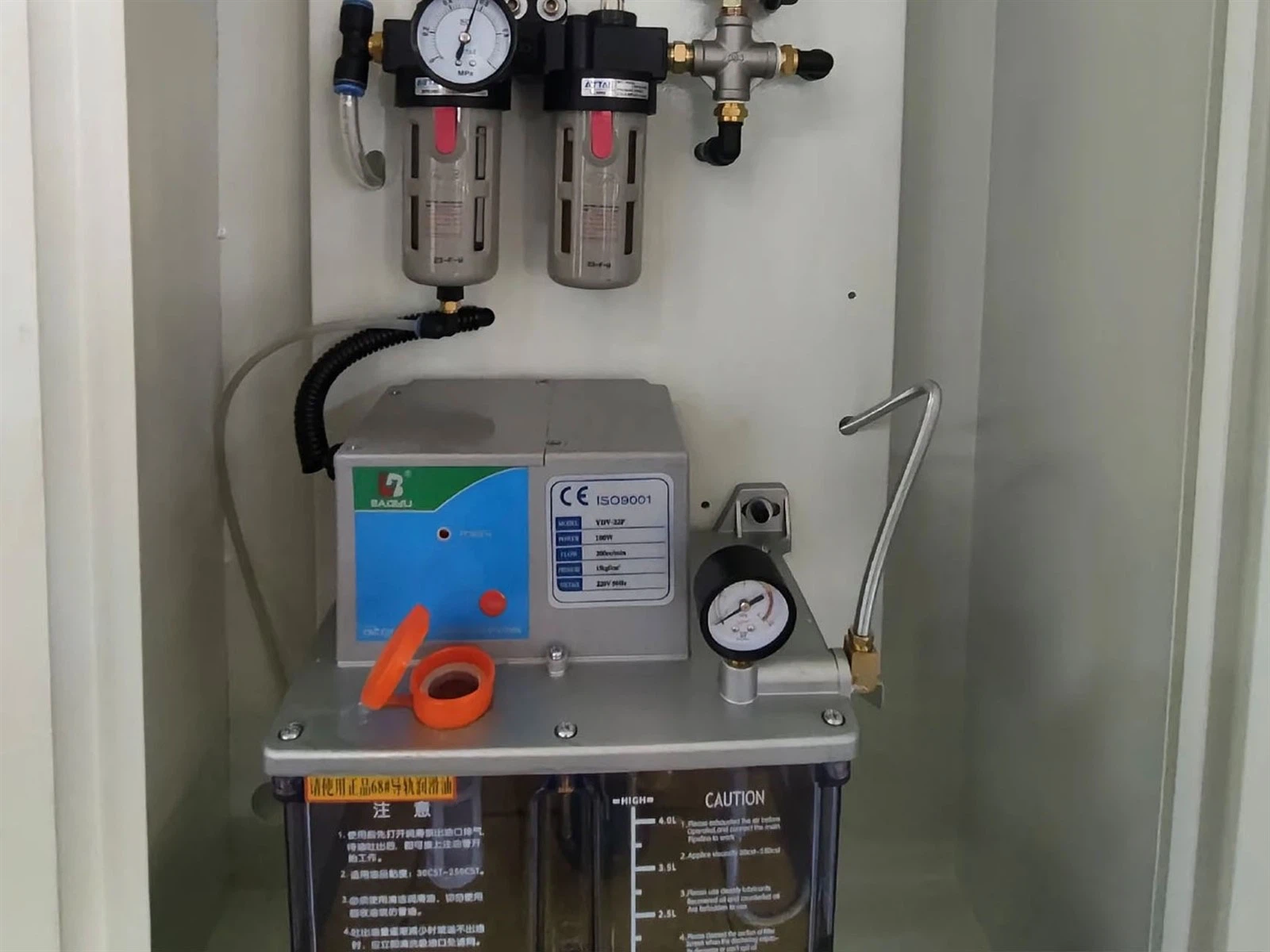

التشحيم السيئ للبراغي الكروية والصامولة والمنزلق وسكة التوجيه: يؤدي ذلك إلى زيادة مقاومة الحركة لآلة الطحن CNC، مما يؤثر على دقة الأبعاد. يجب تحسين ظروف التشحيم.

المقاومة المفرطة لحركة الطاولة: يحدث هذا عمومًا بسبب ضبط العجلة المسننة بشكل مفرط أو سوء التشحيم لسطح سكة توجيه أداة الماكينة. يجب إعادة ضبط العجلة المسننة وتحسين تزييت سكة التوجيه.

تآكل حاجز التوجيه المنزلق: يؤدي ذلك إلى الزحف الميكانيكي على آلة الطحن CNC، مما يؤثر على دقة الأبعاد. يلزم صيانة الأدوات الآلية، بما في ذلك تنظيف النشارة المعدنية في الوقت المناسب واستخدام زيت التشحيم.

انخفاض إمكانية تكرار برج الأداة: تحدث الانحرافات أثناء الاستخدام على المدى الطويل-. يجب التحقق من تكرارية برج الأداة، وضبط الماكينة أو استبدال برج الأداة.

عطل محرك سيرفو: على سبيل المثال، يتطلب محمل الدوار المعيب في آلة الطحن CNC استبدال محمل المحرك أو المحرك بأكمله.

عطل جهاز كشف الموضع: على سبيل المثال، وجود زيت أو غبار داخل جهاز كشف موضع التشفير الخطي يتطلب تنظيف أو استبدال جهاز التشفير الخطي.

إعدادات معلمات التحكم في المحرك غير الصحيحة: على سبيل المثال، الإعدادات غير المعقولة للمعلمات مثل معلمة الكسب لحلقة موضع المؤازرة أو معلمة نسبة القصور الذاتي للحمل الميكانيكي - لحلقة السرعة. يجب ضبط معلمات المؤازرة وتهيئتها وفقًا للمواصفات المحددة للمحرك، يليها تحسين المؤازرة.

◆ مشكلات الأدوات والتركيبات:

التثبيت غير الموثوق به: يؤدي ذلك إلى تحرك أو تشوه قطعة العمل أثناء التشغيل الآلي على آلة الطحن العمودية، مما يؤثر على دقة الأبعاد. يجب فحص الأدوات والتركيبات بعناية، وتحسين طرق التثبيت لضمان الموثوقية.

◆ طرق التشغيل غير الصحيحة:
تؤدي أساليب المشغل غير الصحيحة، مثل الاختيار غير الصحيح لمعدلات تغذية القطع، إلى أبعاد معالجة غير مستقرة. تدريب المشغل ضروري لتحسين مهارات التشغيل.
