CNC machine tools for precision metal parts processing

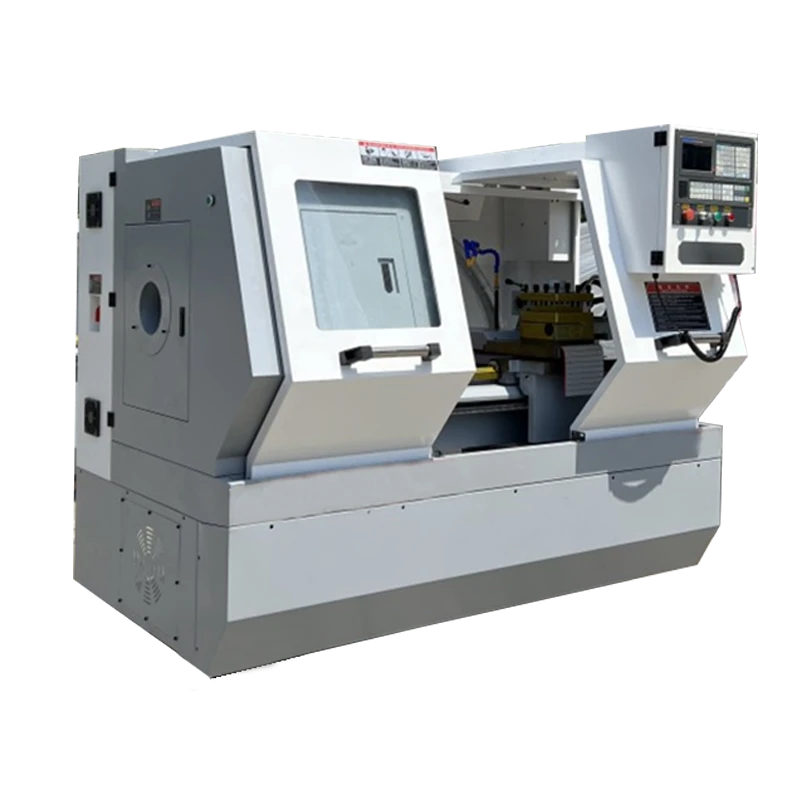

Heavy-duty cutting large-diameter CNC lathe

● في المخارط الأفقية، يتم وضع المغزل بشكل أفقي، مما يؤدي إلى انخفاض مركز الثقل بعد تثبيت قطعة العمل، مما يضمن استقرار الدوران العالي. وهذا يجعلها مناسبة لتصنيع الأعمدة الطويلة والأقراص والأجزاء الدوارة المعقدة (مثل الأعمدة والأكمام والفلنجات والتروس).
● تتميز هذه المخارط عادةً بطبقة واحدة- مصبوبة أو ملحومة، مما يوفر هيكلًا قويًا ومقاومة قوية للاهتزاز، مما يسمح بإجراء قطع عالي الشدة- ويقلل الاهتزاز والتشوه أثناء التشغيل الآلي.
● تدعم المخارط الأفقية CNC التوسع المعياري، مثل إضافة حاملات الأدوات الكهربائية، وأذرع الذيل، وناقلات الرقائق، للتكيف مع احتياجات التشغيل المتنوعة.

يمكن تخصيص عرض سكة التوجيه، والظرف الهيدروليكي، وغراب الذيل الهيدروليكي وفقًا للمتطلبات.

CK6150-1000 المعلمات التقنية الرئيسية

المعلمات الرئيسية	وحدة	CK6150-1000
أقصى قطر دوران للسرير	مم	500
تحول القطر	مم	500
الحد الأقصى لطول الشغل	مم	1000
حركة محور X/Z	مم	220/1000
وحدة حركة المحور X/Z	مم	0.001
تفتق تتحمل المغزل		M6
نطاق سرعة المغزل		ناقل حركة يدوي 3 سرعات
طريقة لقط الشغل	مم	يدوي
قوة المحرك الرئيسي	كيلووات	7.5
المحور X/Z	N.m	5/7.5 N.m
سرعة اجتياز X/Z السريعة	مم	6/8
أبعاد حامل الأداة	مم	25*25
دقة تكرار حامل الأداة	مم	أقل من أو يساوي 0.004
نوع الذيل		يدوي
قطر الأكمام Tailstock	مم	65
السفر بأكمام Tailstock	مم	150
ثقب تفتق Tailstock		موس 5
أبعاد أداة الآلة (الطول * العرض * الارتفاع)	مم	255014101540
الطلب على الكهرباء (الطاقة/التيار)	كيلوواط/أ	9

ميزات أداة الآلة

إنتاج قابل للتخصيص متاح عند الطلب

نظام CNC

تم تجهيز المعدات بنظام GSK CNC، لكن Siemens، Fanuc، وأنظمة أخرى متاحة أيضًا كخيارات.

انزلاق السكك الحديدية

تتميز حواجز التوجيه بأسطح -تصلد فائقة الصوت، كما أن الأدلة المنزلقة مصنوعة من بلاستيك مقاوم للتآكل-. تم دمج صواميل سكة التوجيه، مما يوفر ثباتًا ممتازًا ومقاومة للتآكل.
