1. إعداد البيئة والموقع
الإعداد البيئي والموقع
●تسطيح الأرضية: قبل استخدام المخرطة العمودية CNC، استخدم ميزانًا لفحص سطح التثبيت والتأكد من وجود خطأ في المستوى أقل من أو يساوي 0.05 مم/م لمنع اهتزاز الآلة أو تشوهها.
● تخطيط المساحة: توفير مساحة تشغيل واسعة لآلة CNC (على الأقل 1 متر حول الماكينة) لضمان إزالة الشريحة بسهولة وتغيير الأدوات والصيانة.
● درجة الحرارة والرطوبة المحيطة: المحافظة على درجة حرارة الورشة بين 15-30 درجة ورطوبة أقل أو تساوي 70% لمنع الرطوبة والتشوه الحراري للمكونات الكهربائية.
●منع الغبار: قم بتركيب غطاء الغبار أو نظام تنقية الهواء على المخرطة العمودية CNC لتقليل تآكل الغبار على قضبان التوجيه ومسامير الرصاص.
إمدادات الطاقة والتأريض
●استقرار الجهد: مطلوب مثبت الجهد للمخارط العمودية CNC لضمان تقلبات جهد مصدر الطاقة أقل من أو تساوي ±5% وتردد ثابت (على سبيل المثال، 50 هرتز ±0.5 هرتز).
● مصدر طاقة مستقل: قم بتوفير مصادر طاقة مستقلة لنظام CNC ومحرك مؤازر لتجنب مشاركة خطوط الطاقة مع الأجهزة الأخرى{0}} ذات الطاقة العالية.
●تأريض موثوق: مقاومة للأرض أقل من أو تساوي 4Ω لمنع التداخل الكهربائي أو مخاطر الصدمات الكهربائية.
2. الفحص الميكانيكي
تركيب المكونات وتشديدها
● تسوية السرير: بالنسبة للمخارط العمودية CNC، قم بضبط مستوى السرير باستخدام مسامير التثبيت والحشوات. تحقق باستخدام مقياس تداخل الليزر أو المستوى.
● تأمين صندوق المغزل: تأكد من أن البراغي التي تربط غراب رأس المخرطة العمودية CNC بالسرير مشدودة وخالية من الارتخاء.
● تركيب البرج/الغراب الخلفي: تأكد من أن مبدل أدوات البرج ومركز الغراب الخلفي والمغزل للمخرطة العمودية CNC هي محورية ضمن 0.02 مم.
فحص نظام القيادة
● قضبان التوجيه والمسمار: قم بتنظيف وتشحيم قضبان التوجيه للمخرطة العمودية CNC. تأكد من أن قوة التحميل المسبق لزوج الصواميل اللولبية تلبي المتطلبات.
● شد الحزام: قم بضبط شد الحزام لمحرك المغزل للمخرطة العمودية CNC لمنع الانزلاق والتآكل المفرط.
● تشغيل الاقتران: تأكد من أن التشغيل بين محرك المخرطة العمودية CNC والقارن اللولبي أقل من أو يساوي 0.05 مم لمنع أخطاء النقل.
نظام التشحيم والتبريد
● مستوى مادة التشحيم: افحص مستوى الزيت في خزان مادة التشحيم في المخرطة العمودية المركزية CNC للتأكد من عدم وجود عائق في خطوط الزيت وخلوها من التسرب.
● تركيز سائل التبريد: قم بإعداد أداة آلة CNC باستخدام سائل التبريد إلى التركيز المحدد (على سبيل المثال، 5%-10%) واختبر الفوهة للتأكد من التدفق الموحد.
● توصيلات الأنابيب: تأكد من أن خطوط التشحيم والتبريد الخاصة بأداة ماكينة CNC خالية من الالتواءات أو التلف، وأن الوصلات محكمة الغلق بشكل صحيح.
3. إعدادات معلمة نظام CNC
تكوين المعلمة الأساسية
● نظام إحداثيات الآلة: أولاً، قم بتعيين أصل نظام إحداثيات قطعة العمل (G54-G59) ونظام الإحداثيات الميكانيكية نقطة الصفر لآلة CNC.
● معلمات المحور: أدخل حدود السفر وقيمة تعويض درجة الصوت لكل محور (على سبيل المثال، 0.005 مم/دورة للمحور X).
● معلمات المغزل: قم بتعيين الحد الأقصى لسرعة المغزل (على سبيل المثال، 6000 دورة في الدقيقة) وزاوية الاتجاه (على سبيل المثال، 0 درجة) للمخرطة العمودية CNC.
التحقق من المعلمة الوظيفية
● معلمات تغيير الأداة: اختبر برج المخرطة العمودية CNC للدوران الأمامي/الخلفي ودقة تحديد الموضع (على سبيل المثال، ±0.01 مم).

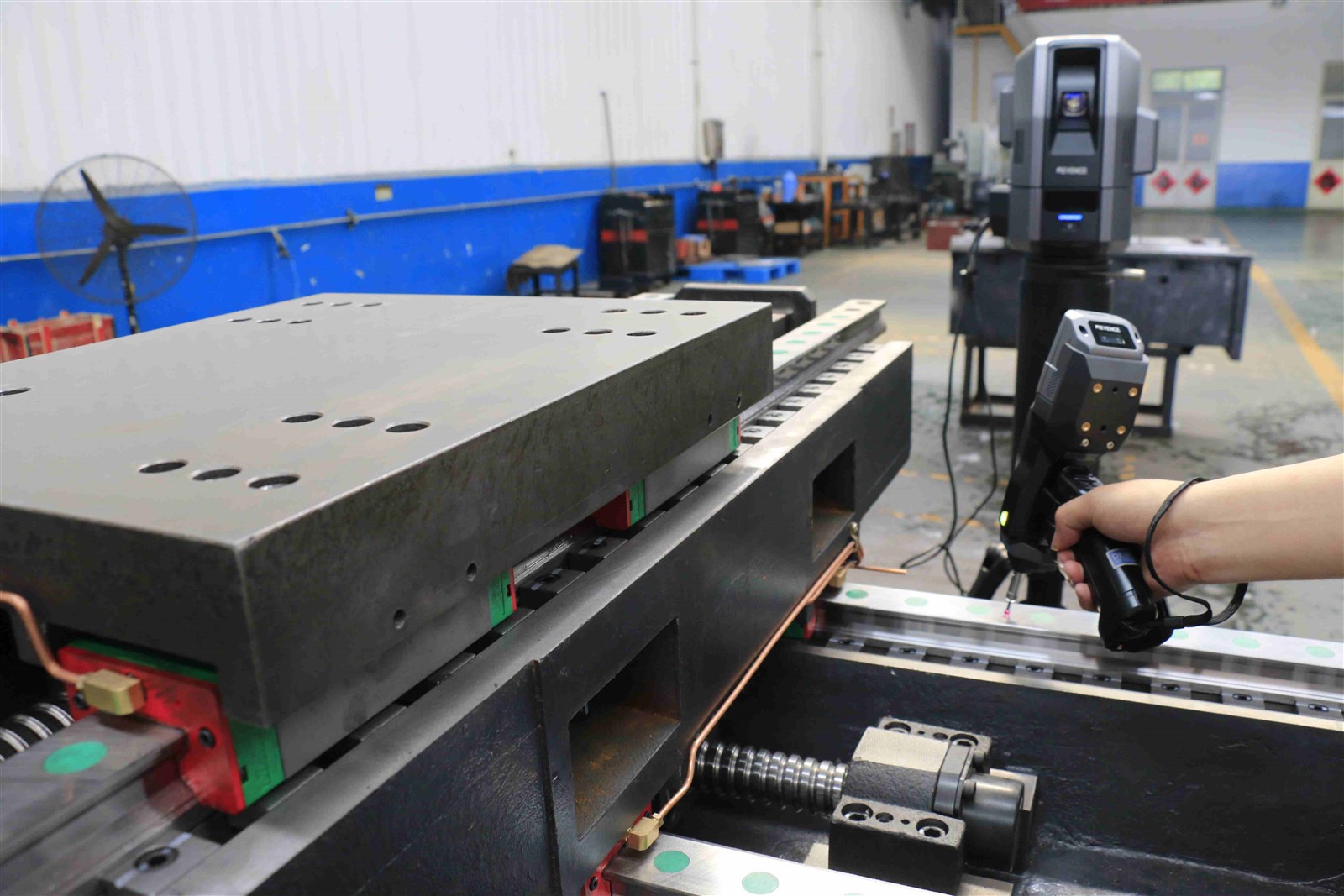

● تعويض الملعب: تستخدم المخرطة العمودية CNC مقياس تداخل ليزر لقياس خطأ تحديد الموقع لكل محور، وإنشاء جدول التعويض، واستيراده إلى النظام.
● تعويض رد الفعل العكسي: قم بتحريك كل محور يدويًا إلى موضع الحد الخاص به، وقم بتسجيل قيمة رد الفعل العكسي، وأدخل المعلمة.
4. حماية السلامة والتدريب على التشغيل
فحص جهاز السلامة
● قفل باب الحماية: تأكد من أن باب الحماية الخاص بالمخرطة العمودية CNC يجب أن يكون مغلقًا قبل أن تتمكن الماكينة من بدء التشغيل. إذا تم فتحه، فسوف يتوقف الجهاز على الفور.
● زر التوقف في حالات الطوارئ: اختبر أن زمن الاستجابة لجميع أزرار التوقف في حالات الطوارئ الموجودة على ماكينة CNC (على سبيل المثال، الموجودة على لوحة التشغيل والبرج) أقل من أو يساوي 0.1 ثانية.
● مفتاح الحد: قم بتشغيل مفاتيح الحد يدويًا على كل محور من مخرطة CNC العمودية للتحقق من إمكانية توقف الماكينة على الفور وإصدار إنذار.
تدريب المشغلين
● العمليات الأساسية: التدريب على عمليات المخرطة العمودية CNC الأساسية، بما في ذلك التشغيل -والرجوع الصفري والحركة اليدوية وتحرير البرنامج.
● قواعد السلامة: قبل استخدام المخرطة العمودية CNC، يجب التأكيد على متطلبات السلامة مثل حظر التشغيل بالقفازات وحظر تعديل قطعة العمل أثناء التشغيل.
● الاستجابة للطوارئ: توضيح كيفية تعامل المخرطة العمودية CNC مع حالات الطوارئ مثل التحميل الزائد والاصطدام، وتوثيق إجراءات الطوارئ.
